Styv-flex PCB för surfplattorkombinera fördelarna med stela och flexibla kretsar för att möta den växande efterfrågan på kompakta, högpresterande elektroniska enheter. Den här artikeln förklarar designen, fördelarna, tillämpningarna och urvalskriterierna för styv-flex PCB för tabletter. Den ger praktiska insikter för att hjälpa ingenjörer, designers och tillverkare att optimera prestanda, säkerställa tillförlitlighet och minska produktionsutmaningar. En detaljerad uppdelning av tekniska parametrar, användningstips och vanliga frågor ingår.

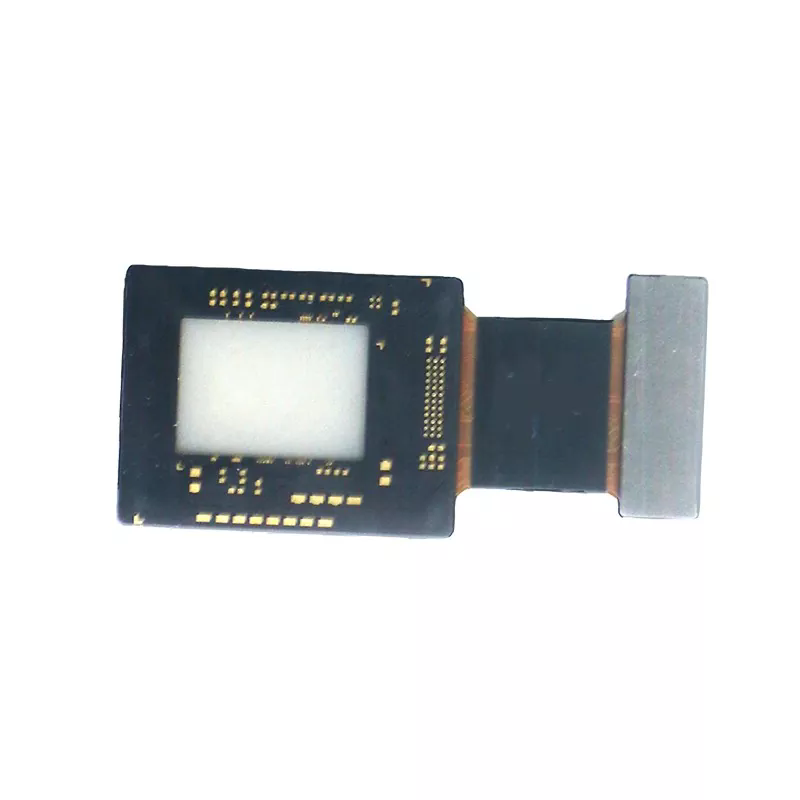

En tablet rigid-flex PCB är ett hybrid kretskort som kombinerar stela kort med flexibla kretsar i en enda enhet. Denna design möjliggör anslutningar med hög densitet samtidigt som den bibehåller mekanisk flexibilitet där det behövs. De styva sektionerna ger strukturellt stöd och monteringsytor, medan de flexibla sektionerna möjliggör komplex vikning och dynamisk rörelse.
Integrationen av stela och flexibla ytor gör den särskilt lämplig för kompakta enheter som surfplattor, smartphones, medicinska instrument och bärbara enheter, där utrymmesoptimering och hållbarhet är avgörande.
Rigid-flex PCB fungerar genom att ansluta stela kretssektioner genom flexibla sammankopplingar. Kopparspår på både styva och flexibla substrat bär signaler och kraft, medan lim och polyimidskikt ger isolering och mekaniskt skydd. Viktiga funktionella principer inkluderar:
Avancerade konstruktioner kan innehålla flerskiktskonstruktioner och inbäddade komponenter, vilket ytterligare förbättrar prestandan för surfplattor.
Styv-flex PCB för surfplattor är avgörande för att möta de tekniska och operativa kraven från modern elektronik. De främsta fördelarna inkluderar:
För tillverkare av surfplattor leder dessa funktioner direkt till förbättrad enhetsprestanda, förlängd produktlivslängd och förbättrad användarupplevelse.
| Parameter | Beskrivning |
| Skivmaterial | FR4 för styva sektioner, polyimid för flexibla sektioner |
| Antal lager | 2–8 lager typiskt för tabletter |
| Spårbredd/avstånd | Minst 0,075 mm för mönster med fin stigning |
| Böjningsradie | Beror på polyimidflexibilitet, vanligtvis ≥5 mm |
| Termiskt motstånd | Designad för enhetens värmeavledning |
| Ytfinish | ENIG, HASL eller OSP för pålitlig lödning |
| Elektrisk prestanda | Hög signalintegritet för data och kraftledningar |
Honflex tillhandahåller styv-flex PCB för tabletter som är konstruerade för exakta specifikationer, hög hållbarhet och sömlös integrering i krävande surfplattadesigner.
Styv-flex PCB för surfplattor används i flera högteknologiska applikationer, inklusive:
Deras förmåga att kombinera flexibilitet och styvhet gör att designers kan skapa tunnare, lättare och mer pålitliga enheter.
Att välja lämplig rigid-flex PCB innebär att utvärdera flera kriterier:
När du designar och monterar styv-flex PCB för tabletter, förbättrar följande överväganden tillförlitlighet och tillverkningsbarhet:
Uppmärksamhet på dessa detaljer säkerställer långvarig hållbarhet och optimal prestanda för surfplattor.
F1: Vilken är den största fördelen med rigid-flex PCB jämfört med traditionella stela kort?
Rigid-flex PCB kombinerar flexibilitet och strukturellt stöd, vilket möjliggör komplexa enhetslayouter och minskar monteringsfel.
F2: Kan stela flex-kretskort hantera upprepad böjning?
Ja, om de är designade på rätt sätt med lämplig böjradie och högkvalitativ polyimid kan de motstå upprepad böjning utan att misslyckas.
F3: Är rigid-flex PCB dyrare än standard PCB?
Vanligtvis, ja, på grund av komplexa tillverkningsprocesser, men minskningen av monteringsstegen och ökad tillförlitlighet motiverar ofta kostnaden.
F4: Vilka industrier drar mest nytta av styv-flex PCB för tabletter?
Konsumentelektronik, medicinsk utrustning, bärbar teknologi och bärbar industriell utrustning drar stor nytta av sin kompakta, pålitliga design.
Fast-flex PCB för surfplattor är en kritisk komponent för moderna elektroniska enheter, och erbjuder oöverträffad flexibilitet, kompakt design och hög tillförlitlighet. Tillverkare som vill optimera surfplattans prestanda och säkerställa långvarig hållbarhet drar stor nytta av att använda rigid-flex-teknik.
Honflexlevererar förstklassiga styv-flex PCB-lösningar för tabletter med exakt ingenjörskonst, högkvalitativa material och robust stöd. Förbättra din enhets prestanda och effektivisera produktionen genom att utnyttja vår expertis.
För professionell konsultation och skräddarsydda PCB-lösningar,kontakta ossidag för att utforska högkvalitativa produkter som passar dina projektbehov.
