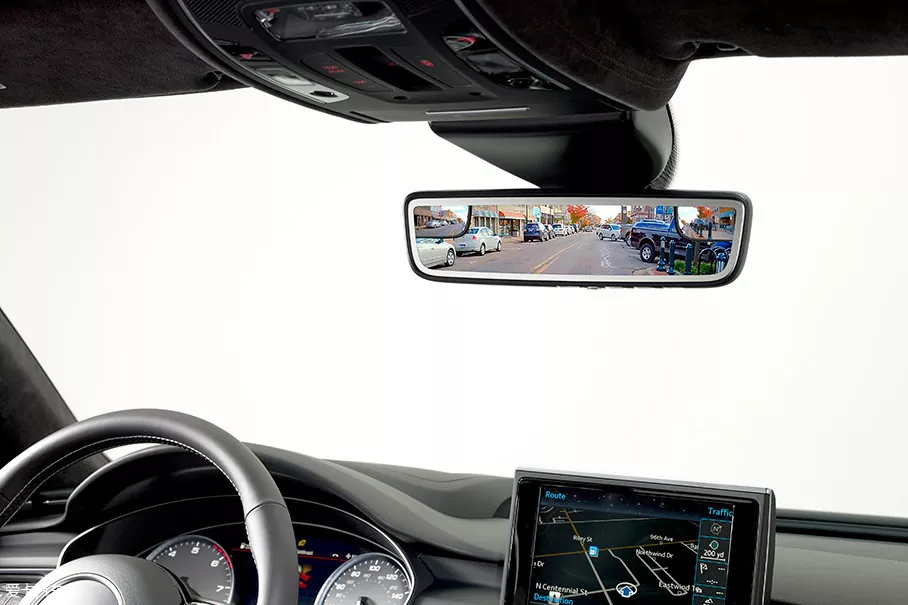

Bilbackspegel FPC

Automotive backspegel FPC är en kärnsegmenterad kategori av flexibla tryckta kretsar, speciellt använd för signalöverföring och anslutning av backspegelsystem för bilar, och är "nervcentrum" mellan backspegeln och kärnkomponenter såsom elektronisk styrenhet för bilar (ECU), strömförsörjningssystem, sensorer (såsom vinkelsensorer, ljussensorer, motorsensorer, och justeringsskivor). Jämfört med traditionella styva tryckta kretskort (PCB) har bilbackspegeln FPC kärnfördelarna med böjbarhet, vikbarhet, tunnhet, lätt vikt och täta ledningar, som exakt kan anpassa sig till det smala och specialformade installationsutrymmet inuti bilbackspegeln, flexibelt passa bågstrukturen hos de inre komponenternas roterande rörelser och spara effektivt utrymme för de inre komponenterna. förenkla monteringsprocessen av backspegeln, förbättra produktionseffektiviteten och minska backspegelns totala vikt, vilket hjälper bilar att spara energi och minska förbrukningen.

Som ett av de första företagen i Kina som utformade den flexibla elektronikindustrin, har Honflex Electronics blivit en kärnleverantör inom området för backspegel FPC för bilar, som betjänar många vanliga inhemska och utländska biltillverkare och fordonselektronik Tier1-leverantörer, som förlitar sig på nästan 20 års FPC FoU och produktionserfarenhet. Företagets FPC-produkter för fordonsbackspeglar täcker olika typer såsom enkelsidiga skivor, dubbelsidiga skivor, flerskiktsbrädor och rigid-flex skivor. Enligt kundens system för backspegeldesign och funktionskrav kan den anpassa produkter med olika specifikationer och prestanda, helt anpassa sig till behoven hos olika backspeglar på bränslefordon och nya energifordon (rena elektriska, hybrider), täcka ingångsnivå, mellanklass, high-end och andra fullscenariomodeller, och förverkliga den "exempelvisa kretsproduktionslösningen från produktförsörjning till en kretslösning" eftermarknadsservice.

Kärnstrukturella egenskaper

Baserat på installationsmiljön och funktionskraven för fordonsbackspeglar (behöver tåla frekvent rotation, alternerande höga och låga temperaturer utomhus, erosion av vind, regn och sand under lång tid, och har extremt höga krav på signalöverföringsnoggrannhet och mekanisk stabilitet), har Honflex Electronics fordonsbackspeglar FPC-produkter tagits i beaktande, med hänsyn till strukturoptimerad signalkonstruktion och flexibilitet, stabilitet. Alla strukturella konstruktioner har upprepade gånger verifierats av Honflex Electronics laboratorium för att anpassa sig till långsiktiga användningsscenarier ombord. De centrala strukturella egenskaperna är följande:

1. Substratval: High-end flexibelt substrat, balanserar flexibilitet och hållbarhet

Kärnsubstratet för produkten antar importerat eller inhemskt high-end polyimid (PI) substrat med ett tjockleksområde på 0,025 mm-0,1 mm. Jämfört med vanliga PI-substrat har det bättre flexibilitet, värmebeständighet, mekanisk styrka och isoleringsprestanda. Själva PI-substratet har god kemisk korrosionsbeständighet och väderbeständighet, vilket effektivt kan motstå erosion av regnvatten, sand och damm, oljefläckar, ultravioletta strålar etc. i utomhusmiljön ombord, vilket undviker substratets åldrande, sprödhet och sprickbildning; dess böjningstider kan nå mer än 100 000 gånger, och den minsta böjningsradien kan nå 0,5 mm, vilket flexibelt kan anpassas till de frekventa böjningsbehoven hos de roterande komponenterna i backspegeln, och kommer inte att orsaka substratbrott eller signalavbrott på grund av långvarig upprepad rotation. Dessutom har ytan på substratet passiverats speciellt, vilket avsevärt förbättrar bindningskraften mellan kopparfolien och substratet, vilket effektivt undviker problem som kopparfolie som faller av och delaminering under vibrations- och rotationsmiljön ombord och förlänger produktens livslängd. Honflex Electronics väljer högkvalitativa substratleverantörer genom ett strikt kontrollsystem för substratanskaffning, etablerar en leverantörsutvärderingsmekanism och säkerställer att varje batch av substrat uppfyller fordonsindustrins ISO/TS 16949 kvalitetssystemstandard.

2. Kopparfoliestruktur: Precisionskopparfolie, säkerställer noggrannhet i signalöverföringen

Elektrolytisk kopparfolie eller valsad kopparfolie används, med ett tjockleksområde på 12μm-70μm, som kan väljas flexibelt enligt behoven för överföring av backspegelsignaler (såsom motorjusteringssignaler, värmekontrollsignaler, bildsignaler, etc.). Bland dem använder avancerade intelligenta backspegel-FPC-produkter rullad kopparfolie, som har finare korn, bättre ledningsförmåga och lägre motstånd, vilket effektivt kan minska högfrekvent signalöverföringsförlust, säkerställa realtid och exakt överföring av högfrekventa signaler såsom backspegelbilder och anti-bländning, och undvika problem som suddig bildåtergivning och fördröjning av bländning; vanlig elektrisk justerbar backspegel FPC använder högkvalitativ elektrolytisk kopparfolie, balanserar prestanda och kostnadseffektivitet, och möter grundläggande signalöverföringsbehov. Kopparfolien antar precisionsetsningsprocessen självständigt utvecklad av Honflex Electronics, och den minsta linjebredden och linjeavståndet kan nå 0,03 mm/0,03 mm, vilket kan realisera en tätare kretslayout, integrera fler signalgränssnitt i ett begränsat utrymme och anpassa sig till utvecklingstrenden av backspegelintegration och multifunktion (som ljusintegration, svängsignaler och andra kamerafunktioner). Med hjälp av avancerad etsningsutrustning kan Honflex Electronics säkerställa precisionen och konsistensen hos kopparfolielinjer, med fel kontrollerade inom ±5 μm, vilket avsevärt förbättrar signalöverföringsstabiliteten hos produkter.

3. Design av täckskikt: dubbelt skydd, förbättrar miljöanpassningsförmågan

Ytan på produkten är försedd med två lager av skyddande strukturer, nämligen Cover Lay och Solder Mask. Det dubbla skyddet förbättrar avsevärt produktens miljöanpassningsförmåga och tillförlitlighet, och anpassar sig till den tuffa utomhusmiljön ombord. Täckfilmen antar en flexibel PI-täckfilm, som är exakt fäst vid ytan av kopparfoliekretsen för att spela rollen som isolering, slitstyrka, oxidationsbeständighet och vattenångresistens, och påverkar inte produktens flexibilitet, vilket säkerställer att produkten smidigt kan passa den specialformade strukturen och roterande komponenter inuti backspegeln; lödmasken antar high-end lödmaskbläck med hög temperaturbeständighet, slitstyrka, kemisk korrosionsbeständighet och UV-beständighet, som är tryckt på ytan av täckfilmen för att ytterligare förbättra produktens motståndskraft mot hög- och lågtemperaturpåverkan, vibrationer, damm och vatten, och kan effektivt motstå påverkan av höga och låga temperaturförändringar, vind, regn, sand och damm på kretsarna, etc. skador och undvik kortslutning, signalavbrott och andra fel. Dessutom, för gränssnittsdelen av backspegeln FPC (den del som är ansluten till ECU, sensor och ställdon), har en förstärkande plattdesign antagits för att förbättra gränssnittets mekaniska styrka, undvika gränssnittsdeformation och linjebrott under in- och urkoppling och säkerställa anslutningens stabilitet. Honflex Electronics täckskiktslamineringsprocess använder högtemperaturlamineringsteknologi för att säkerställa en nära passning mellan täckfilmen, kopparfolien och substratet, utan bubblor eller flagning, vilket ytterligare förbättrar produktens tillförlitlighet.

4. Specialformad strukturanpassning: Anpassning till det komplexa installationsutrymmet och rotationsbehoven hos backspeglar

Det inre utrymmet i bilbackspegeln är litet och strukturen är komplex. Backspegelns designscheman för olika modeller är ganska olika, och det är nödvändigt att anpassa sig till rörelsespåret för de roterande komponenterna, så kraven på form, böjningsvinkel, storlek, böjlivslängd etc. för FPC:n är olika. Honflex Electronics har starka anpassningsmöjligheter för specialformade strukturer och kan skräddarsy specialformade FPC-produkter av olika former, böjningsvinklar och storlekar enligt backspegelritningarna, installationsutrymmesdimensioner, rotationsvinklar och funktionskrav från kunderna. Produkten kan realisera flerdimensionell böjning och vikning, kan exakt passa in i monteringspositionen för backspegelskalet, displaymodulen och motorn, passera genom smala installationsluckor, effektivt utnyttja tomgångsutrymmet inuti backspegeln, förenkla den övergripande monteringsstrukturen för backspegeln och minska monteringssvårigheten. Samtidigt, i processen med specialformad strukturdesign, kommer Honflex Electronics FoU-team att utföra spänningsanalys och utmattningstestning, optimera kretslayouten och strukturen för böjningsdelen, undvika problem som kretsträngning och spänningskoncentration i böjningsdelen och säkerställa att produkten inte kommer att skadas på grund av böjtrötthet under långvarig frekvent rotation. Hittills har företaget slutfört anpassningen av hundratals specialformade fordonsbackspeglar FPC-produkter, anpassade till olika biltillverkares behov av backspegeldesign och ackumulerat rik anpassningserfarenhet.

5. Förstärkt strukturdesign: Anpassning till frekventa rotationsscenarier

Med sikte på kärnscenariot med frekvent rotation av backspeglar för bilar (de dagliga rotationstiderna kan nå dussintals gånger, och de kumulativa rotationstiderna kan nå tiotusentals gånger vid långvarig användning), har Honflex Electronics genomfört en förstärkt design på nyckeldelarna av FPC-produkterna för fordonsbackspeglar, vilket ytterligare förbättrar produkternas stabilitet och livslängd. I de böjande och roterande delarna av FPC, används en design av lokalt förtjockat substrat eller ytterligare förstärkningstejp för att sprida spänningen som genereras under rotation, undvika att linjen bryts och faller av på grund av långvarig spänning; i anslutningsdelen mellan FPC och motorn och sensorn har en integrerad anslutningsdesign antagits för att minska anslutningsnoderna och minska risken för att noden lossnar och dålig kontakt under rotation; Samtidigt är kretslayouten optimerad för att undvika linjer som är sårbara för stress från böjningscentrum, vilket säkerställer ledningarnas integritet och stabiliteten i signalöverföringen under rotation. Dessa förstärkta konstruktioner har genomgått långvariga utmattningstester i Honflex Electronics laboratorium för att säkerställa att produkten kan anpassas till rotationsbehoven under hela livscykeln för fordonsbackspegeln, och felfrekvensen kontrolleras på en extremt låg nivå.

Huvudsakliga prestandafördelar

Genom att förlita sig på Honflex Electronics FoU-styrka, avancerade produktionsteknik och strikta kvalitetskontroll är företagets FPC-produkter för fordonsbackspeglar helt överlägsna branschgenomsnittet i prestanda. Med sikte på de speciella användningsscenarierna för fordonsbackspeglar (frekvent rotation, hård utomhusmiljö, samverkande överföring av flera signaler), fokuserar den på centrala fördelar som hög tillförlitlighet, hög signalstabilitet och hög miljöanpassningsförmåga, samtidigt som den tar hänsyn till lättvikt, tunnhet och anpassning enligt följande:

1. Hög tillförlitlighet, anpassning till långvariga och frekventa användningsbehov ombord

Produkten har klarat stränga tillförlitlighetstester, helt i överensstämmelse med bilindustrins ISO/TS 16949 kvalitetssystemstandard och AEC-Q200 (passiv komponenttillförlitlighetsteststandard), och tål olika hårda tester i ombordmiljön. Livslängden kan nå mer än 15 år, vilket är synkroniserat med hela fordonets livslängd. Den specifika prestandan är som följer: i vibrationstestet kan den motstå vibrationsmiljön på 10-2000Hz och acceleration på 10G, utan linjebrott eller signalavbrott, anpassa sig till olika vibrationsscenarier under fordonskörning (såsom gropiga vägar, motorvibrationer), undvika onormala backspegelfunktioner orsakade av vibrationer; i krocktestet kan den motstå stötkraften på 50G, som kan motstå stöten som orsakas av plötsliga situationer som fordonskollision och nödbromsning, vilket säkerställer att produkten inte kommer att skadas av stötar; i utmattningstestet kan den uppnå mer än 100 000 upprepade böjningar, och produktens prestanda har ingen uppenbar dämpning efter böjning, vilket kan långsiktigt anpassa sig till backspegelns frekventa rotationstillstånd; i det blyfria lödtestet har det lödda gränssnittet hög styrka och stabil konduktivitet, vilket undviker dålig kontakt, signalavbrott och andra fel orsakade av dålig lödning; i rotationshållbarhetstestet, efter 50 000 upprepade varv, kan produkten fortfarande upprätthålla stabil signalöverföring och mekanisk prestanda utan några fel. Honflex Electronics har etablerat ett komplett tillförlitlighetstestsystem, och varje produkt måste genomgå flera omgångar av tillförlitlighetstester (vibrationstest, slagtest, utmattningstest, hög- och lågtemperaturtest, etc.) innan de lämnar fabriken, och okvalificerade produkter får resolut inte lämna fabriken för att säkerställa en stabil produktkvalitet.

2. Hög signalstabilitet, säkerställer exakt realisering av olika backspegelfunktioner

Signalöverföringskvaliteten hos bilbackspegeln påverkar direkt stabiliteten och noggrannheten hos funktioner som justering, uppvärmning, bildbehandling och antireflex, vilket är relaterat till körsäkerhet. Honflex Electronics bilbackspegel FPC uppnår hög signalstabilitet genom optimerad kretsdesign, användning av avancerade material och precisionsprocesser, vilket effektivt undviker signalfördröjning, överföringsfel, signalavbrott och andra problem. Produkten har låg signalöverföringsförlust. Vid 1GHz-frekvens är signaldämpningen ≤0,5dB/cm, vilket effektivt kan säkerställa en stabil överföring av högfrekventa signaler som motorjustering, värmekontroll och bildbehandling, vilket säkerställer exakt justering av backspegeln, enhetlig uppvärmning och tydlig bildåtergivning; samtidigt har produkten utmärkt elektromagnetisk kompatibilitet (EMC), godkänd EMI (elektromagnetisk störning) och EMS (elektromagnetisk känslighet) tester, som effektivt kan motstå elektromagnetiska störningar i miljön ombord (såsom elektromagnetiska signaler som genereras av motorer, luftkonditioneringsapparater, radarer och annan utrustning), och kommer inte att påverka den normala elektroniska utrustningens funktion, och kommer inte att påverka den normala elektroniska utrustningens funktion; Dessutom antar produkten impedansmatchningsdesign, och impedansavvikelsen kontrolleras inom ±10%, vilket ytterligare förbättrar stabiliteten och konsistensen av signalöverföringen, vilket säkerställer stabil realisering av olika backspegelfunktioner under olika arbetsförhållanden. Honflex Electronics FoU-team optimerar kontinuerligt kretslayouten genom simulering och faktisk testning, minskar signalstörningar och säkerställer stabiliteten i signalöverföringen.

3. Hög miljöanpassningsförmåga, motstår tuff utomhusmiljö ombord

Bilbackspeglar utsätts för utomhus under lång tid, och miljön där de är placerade är komplex och föränderlig och möter olika tester såsom alternerande höga och låga temperaturer, fuktighetsförändringar, vind, regn, sand och damm, oljefläckar, UV-bestrålning, etc., vilket ställer extremt höga krav på FPC:ns miljöanpassningsförmåga. Honflex Electronics bilbackspegel FPC har utmärkt miljöanpassningsförmåga och kan arbeta stabilt i olika tuffa miljöer: arbetstemperaturintervallet är -40 ℃ ~ 125 ℃, vilket kan fungera normalt i extremt kallt (såsom norra vintern, temperatur så lågt som -40 ℃) och extremt varmt (såsom södra sommaren exponering, utan problem med yttemperaturer över 120 ℃, t.ex. som substratförsprödning, linjeoxidation och signalabnormitet; lagringstemperaturintervallet är -55 ℃ ~ 150 ℃, vilket kan anpassa sig till lagrings- och transportmiljöer i olika regioner, undvika produktskador orsakade av felaktig lagrings- och transportmiljö; när det gäller fuktbeständighet, kan den arbeta kontinuerligt i 1000 timmar i en miljö med en relativ luftfuktighet på 85% (40 ℃), utan uppenbar förändring i prestanda, och kan motstå erosion av utomhus regnvatten och vattenånga; när det gäller kemisk korrosionsbeständighet kan den motstå erosion av oljefläckar ombord, regnvatten, rengöringsmedel och andra kemiska ämnen, och kommer inte att ha problem som substratexpansion och linjekortslutning; När det gäller UV-beständighet, efter långvarigt UV-bestrålningstest, har produkten ingen åldrande, missfärgning, prestandadämpning och andra fenomen och kan anpassa sig till långvarig utomhusanvändning; Dessutom har produkten vattentät och dammtät prestanda, klarade IP65-skyddsnivåtestet, vilket effektivt kan förhindra att damm och regnvatten kommer in i kretsen, vilket säkerställer en långsiktig stabil drift av produkten. Honflex Electronics genomför långsiktiga åldringstester på produkter genom att simulera olika utomhusmiljöer ombord för att säkerställa att produkterna kan fungera stabilt i olika tuffa miljöer.

4. Lätt och tunn, hjälper bilenergibesparing och förbrukningsminskning och monteringsoptimering

Med utvecklingen av fordonsindustrin mot lätt och energibesparande, blir efterfrågan på lätta elektroniska komponenter ombord allt mer akut. Som en av de centrala externa ombordkomponenterna är den lätta vikten hos backspegeln i fordon av stor betydelse för den totala energibesparingen och förbrukningsminskningen av bilen och körstabiliteten. Honflex Electronics FPC-produkter för fordonsbackspeglar antar tunt substrat och precisionsstruktur, och produktens totala tjocklek kan kontrolleras mellan 0,1 mm-0,3 mm. Jämfört med traditionellt styvt PCB minskas vikten med mer än 60%, vilket effektivt kan minska den totala vikten på bilbackspegeln, och därigenom minska bilens totala vikt, hjälpa bilen att spara energi och minska förbrukningen (för varje 10 kg minskning av fordonsvikten kan bränsleförbrukningen per 100 kilometer minskas med 5-01.0L). Samtidigt kan den tunna och lätta designen ytterligare spara det inre utrymmet i backspegeln, vilket ger fler möjligheter för miniatyrisering och integrationsdesign av backspegeln. Till exempel kan den förverkliga den integrerade designen av backspegeln med kameror, blinkers och välkomstljus, vilket förbättrar känslan av teknik och estetik i bilens utseende; Dessutom kan produktens lätta design också minska vindmotståndet och vibrationsbelastningen under fordonskörning, minska förlusten av produkten orsakad av vibrationer och vindmotstånd, ytterligare förbättra produktens livslängd och tillförlitlighet och förenkla monteringsprocessen för backspegeln, vilket förbättrar monteringseffektiviteten. Utifrån premissen att säkerställa produktprestanda optimerar Honflex Electronics kontinuerligt produktstrukturen för att maximera produktens lätta vikt och tunnhet.

5. Stark anpassningsförmåga, anpassning till diversifierade backspegelbehov

Backspegelns designscheman för olika biltillverkare och modeller är ganska olika, och de funktionella kraven är också olika (såsom vanlig elektrisk justering, uppvärmning, anti-bländning, 360°-bild, automatisk vikning, etc.), så kraven på specifikationer, prestanda, struktur etc. för FPC är olika. Honflex Electronics har kompletta skräddarsydda FoU- och produktionskapaciteter och kan tillhandahålla skräddarsydda tjänster i hela processen från produktdesign, provprovning, massproduktion till eftermarknadsservice enligt kundernas specifika behov. Kunder kan skräddarsy FPC-produkter med olika specifikationer (linjebredd och linjeavstånd, tjocklek, storlek), olika prestanda (signalöverföringshastighet, miljöanpassning, böjlivslängd) och olika strukturer (specialformad, flerlagers, stel-flex kombination) enligt designbehoven hos sina egna backspeglar; för avancerade intelligenta backspeglar av avancerade modeller, high-end FPC-produkter med högdensitetslinjer, låg signalförlust och hög tillförlitlighet kan anpassas för att möta behoven av högupplöst bildbehandling och multifunktionsintegration; för vanliga elektriska backspeglar på instegsmodeller kan kostnadseffektiva FPC-produkter anpassas för att balansera prestanda och kostnad. Företaget har ett professionellt FoU- och designteam, som snabbt kan svara på kundernas behov, komplett produktdesign och simuleringsanalys. Provprovningscykeln är kort (prover kan levereras på så snabbt som 3 dagar), och massproduktionscykeln kan kontrolleras inom 7-15 dagar, vilket kan möta kundens snabba massproduktionsbehov. Hittills har företaget tillhandahållit skräddarsydda FPC-produkter för fordonsbackspegel till många vanliga inhemska och utländska biltillverkare, och samlat på sig en rik kundanpassad erfarenhet.

Viktiga tekniska parametrar

De viktigaste tekniska parametrarna för Honflex Electronics FPC-produkter för backspeglar för bilar följer strikt bilindustrins standarder, balanserar prestanda och praktiska egenskaper, och anpassar sig helt till signalöverföringen och installationsbehoven för fordonsbackspeglar. Parametrarna är optimerade i enlighet med egenskaperna för frekvent rotation av backspeglar och användning av utomhusmiljön. Parametrarna för produkter med olika specifikationer kan anpassas efter kundens behov. De grundläggande allmänna parametrarna är följande:

Applikationsscenarier

Med utmärkta prestanda, starka anpassningsmöjligheter och Honflex Electronics varumärkesstyrka, används Honflex Electronics FPC-produkter för fordonsbackspeglar i stor utsträckning i backspegelsystem för olika typer av fordon, inklusive bränslefordon och nya energifordon (ren elektriska, hybrid), anpassade till nybörjar, mellanklass, avancerade och andra heltäckande elektriska backspegelmodeller, t.ex. backspeglar och intelligenta backspeglar. Alla applikationsscenarier har uppnått massförsörjning och har blivit mycket erkända av kunderna. De specifika tillämpningsscenarierna är följande:

1. Traditionell manuell backspegel

Traditionella manuella backspeglar används främst i instegsbränslefordon och vissa kommersiella fordon. Deras kärnfunktion är att ge föraren en sikt bakåt, med en relativt enkel struktur. Prestandakraven för FPC fokuserar på tillförlitlighet och kostnadseffektivitet, främst för att ansluta de grundläggande elektroniska komponenterna (som små lampor) inuti backspegeln. Med sikte på behoven hos traditionella manuella backspeglar har Honflex Electronics skräddarsytt kostnadseffektiva FPC-produkter för fordonsbackspeglar, som använder högkvalitativ elektrolytisk kopparfolie och PI-substrat, balanserar signalöverföringsstabilitet och kostnadskontroll, vilket kan realisera signalöverföringen av grundläggande elektroniska komponenter inuti den manuella backspegeln, vilket säkerställer normal förverkligande av grundläggande funktion. Produkten har utmärkt antivibration och motståndskraft mot hög och låg temperatur, kan anpassa sig till användningsmiljön för kommersiella fordon och bränslefordon på ingångsnivå (som gropiga vägar, långvarig utomhusexponering), har lång livslängd och låg felfrekvens. För närvarande har företagets traditionella manuella backspegel-FPC-produkter massapplicerats på nybörjarmodeller och kommersiella fordon från många inhemska vanliga biltillverkare, och har blivit allmänt erkända av kunder med stabil kvalitet och hög kostnadseffektivitet.

2. Elektrisk justerbar backspegel

Elektriska justerbara backspeglar är den vanliga konfigurationen av nuvarande mellanklassmodeller. Jämfört med traditionella manuella backspeglar har de funktioner som elektrisk vinkeljustering, elektrisk fällning, uppvärmning och avimning, vilket ställer högre krav på signalöverföringsstabilitet och mekanisk stabilitet hos FPC. De måste förverkliga den stabila överföringen av motorjusteringssignaler och värmestyrsignaler och anpassa sig till backspeglars fällbara och roterande behov. Med sikte på behoven hos elektriska justerbara backspeglar har Honflex Electronics optimerat produktens kretsdesign och förstärkta struktur, antagit precisionsetsningsprocess för att uppnå en tätare kretslayout, som kan anpassa sig till multisignalöverföringsbehoven för elektriska
