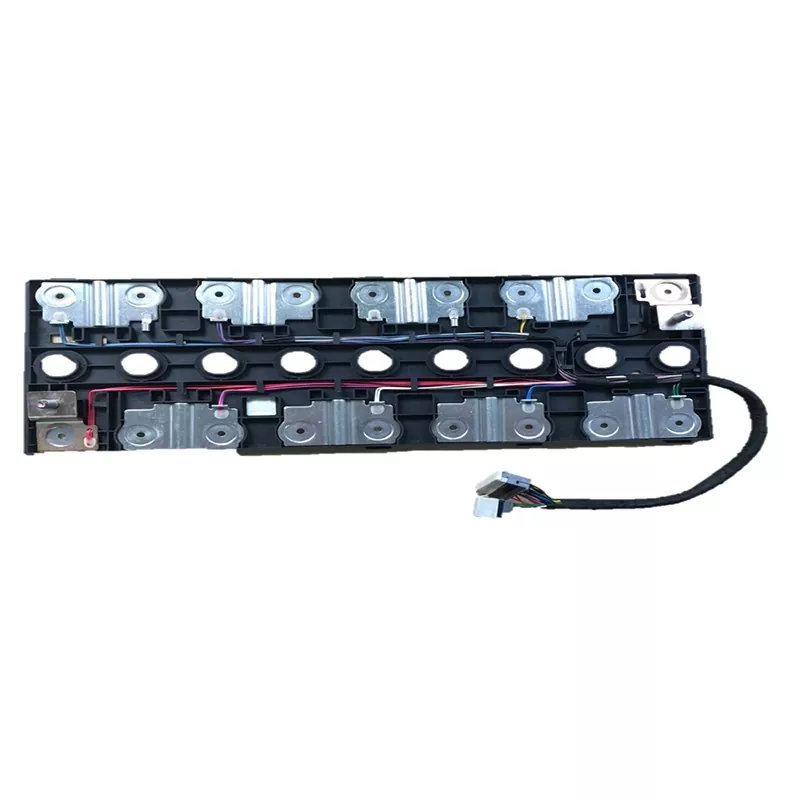

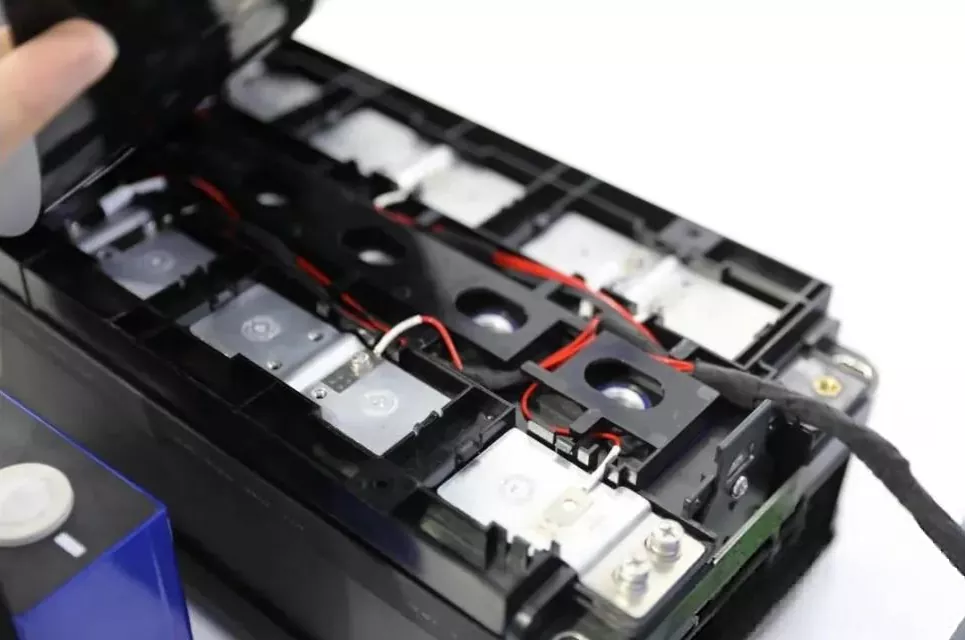

Power Battery Pack Cable-CCS

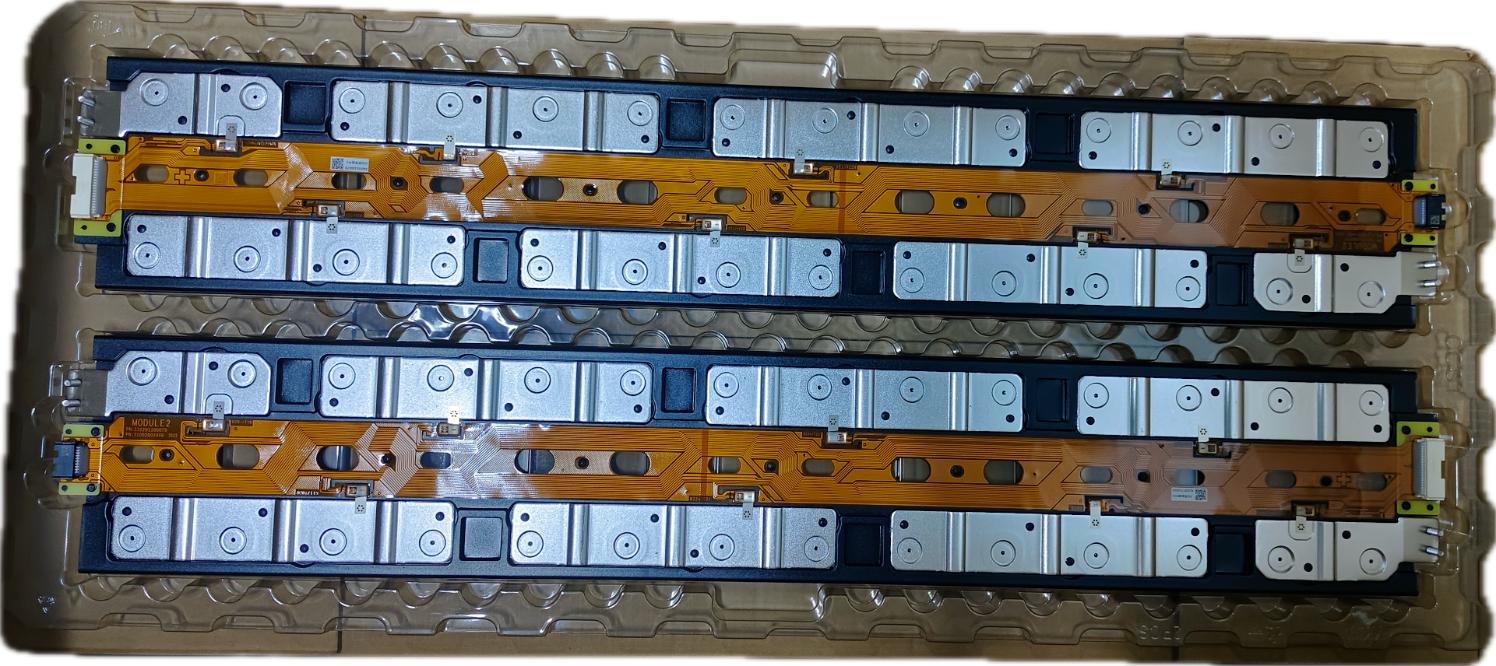

Honflex Electronics erbjuder Power Battery Pack Cable-CCS, som är en batterianslutning och hanteringskomponent som integrerar traditionella kablar (ledningar, terminaler, kontakter) med samlingsskenor, plastkonstruktionskomponenter, temperatursensorer och andra element i en enda enhet. Till skillnad från CCS baserat på FPC (flexible printed circuit) stödjer vi anpassning. Genom modulär och integrerad design har vi systematiskt uppgraderat de tidigare utspridda och oordnade avkänningsselarna. Det är en viktig grundmodul för batterisäkerhetsövervakning, statusbedömning och prestandaoptimering.

Eftersom kärnsvetsningen och anslutningen inom modulen har slutförts innan den slutliga monteringen, genom att integrera dussintals eller till och med hundratals spridda monteringspunkter i flera modulära komponenter, har produktionsprocessen förenklats och omarbetningshastigheten på grund av svetsning på plats eller dålig montering har minskat.

Den integrerade strukturdesignen hos Power Battery Pack Cable-CCS löser effektivt problemen med stökiga traditionella ledningar och störningar och slitage med andra rörledningar. Genom att snyggt fästa vajrarna i plastfästena förbättrar det utrymmesutnyttjandet och underlättar även efterföljande underhållsarbete. Dessutom, baserat på den mogna fordonsledningsprocessen, är leveranskedjan mogen och råmaterialkostnaderna är transparenta, vilket ger ett idealiskt val för tillverkare som söker en stabil uppgraderingsväg men som inte är villiga att byta till den nya FPC-processen.

De modulära plastkonstruktionskomponenterna ger enhetligt isoleringsskydd och mekanisk fixering för kablar och anslutningspunkter, vilket förbättrar systemets vibrations- och slaghållfasthet. Säkerställa driftsäkerhet

Struktur och egenskaper:

Den modulära integrerade designen integrerar de spridda oberoende spänningssamplingslinjerna och temperatursensorlinjerna genom kontakter och terminaler till en ordnad kabelstamme, vilket i grunden förändrar den traditionella monteringsmetoden att "först lägga de spridda ledningarna, sedan ansluta terminalerna" och skapa standardiserade funktionella enheter.

2. Anslutningen mellan samlingsskenan och batteripolerna sker vanligtvis genom lasersvetsning. Denna anslutning realiseras genom krympning, svetsning eller integrering i kontaktdonet, vilket säkerställer strukturens totala stabilitet och undviker att en enda tråd lossnar.

3. Adaptiv automationsuppgradering. Traditionell lös kabeldragning är beroende av manuell montering, medan Power Battery Pack Cable-CCS är integrerad i modulen. Dess regelbundna form och tydliga gränssnitt gör att den kan anpassa sig till en högre grad av automatiserade monteringsprocesser.

4. Enligt kundens designkrav kan den kombineras med andra FPC eller PCBA (Printed Circuit Board Assembly) för att bilda en hybrid integrationslösning. Det finns scheman "kablage + isoleringskort" eller "FPC + vakuumformning/kabelstammar", som uppfyller olika kostnader, prestanda och utrymmeskrav.

Parametrar

Ansökan

För projekt som är känsliga för kostnader och processövergångar, särskilt för batteripaket med mogna ledningssystem, kan effektiviteten och tillförlitligheten förbättras genom att göra minimala ändringar. För medelstora och stora batterimoduler och energilagringssystem, såväl som för kommersiella fordon och energilagring, kan Power Battery Pack Cable-CCS fungera som en del av en "kablage + FPC" eller "kablage + PCBA" typ av komposit CCS-lösning, och utnyttja dess unika fördelar i högströmsöverföring eller specifika anslutningstyper.

Vårt engagemang

Vi är väl medvetna om de balanseringsutmaningar som elbatteriindustrin står inför mellan effektivitet, tillförlitlighet och kostnad. Baserat på mogen elektrisk anslutningsteknik för bilar är det avgörande. Värdet vi erbjuder ligger inte bara i att tillhandahålla högkvalitativa moduler som uppfyller gruppens standarder som "New Energy Battery Connection System (CCS) Component Technical Requirements", utan också i att ha en omfattande servicekapacitet som täcker strukturell design, ledningsprocess, automatiserad monteringsintegration och omfattande testverifiering. Vi blir en pålitlig partner för dig på uppgraderingsvägen för design och tillverkning av batteripaket. Om du vill fördjupa dig i de tekniska detaljerna för kabel-CCS eller jämföra dem med andra tekniska vägar, är du välkommen att diskutera samarbetsfrågor när som helst. Du kan kontakta Vice President Til Ding (Tel: +86 18750290300, E-post:rding@hon-flex.com) eller Business Manager Rick Wang (Tel:+86-15959382432, E-post:yhwang@hon-flex.com), eller besök webbplatsenför mer information.
