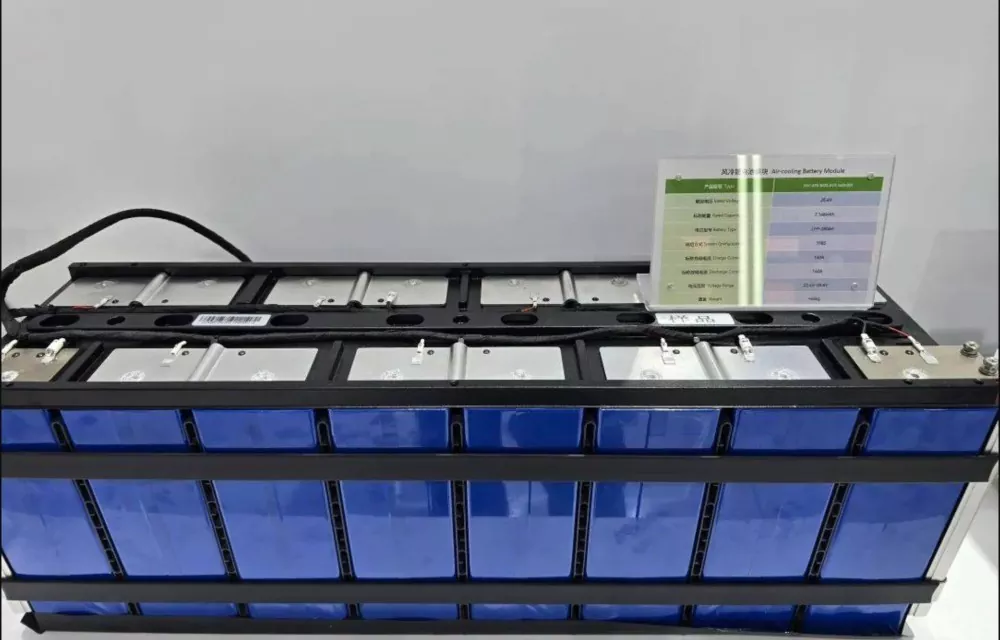

Kabel CCS för energilagringsbatterier

Cable CCS för energilagringsbatteripaket är en batterianslutning och hanteringskomponent som integrerar traditionella ledningsnät (ledningar, terminaler, kontakter) med samlingsskenor, plastkonstruktionsdelar, temperatursensorer och andra element i en enda enhet. Till skillnad från CCS baserad på Flexible Printed Circuit (FPC), behåller den den klassiska kabelnätsstrukturen och uppgraderar systematiskt tidigare spridda och oorganiserade avkänningskablar genom modulär och integrerad design. Som det "strukturerade neurala nätverket" i Battery Management System (BMS), är det ansvarigt för att på ett tillförlitligt sätt samla in spännings- och temperatursignaler från varje enskild cell, vilket fungerar som en kritisk grundmodul för batterisäkerhetsövervakning, tillståndsbedömning och prestandaoptimering i stationära energilagringssystem.

Kärnstruktur och funktioner

1. Modulär integrerad design:

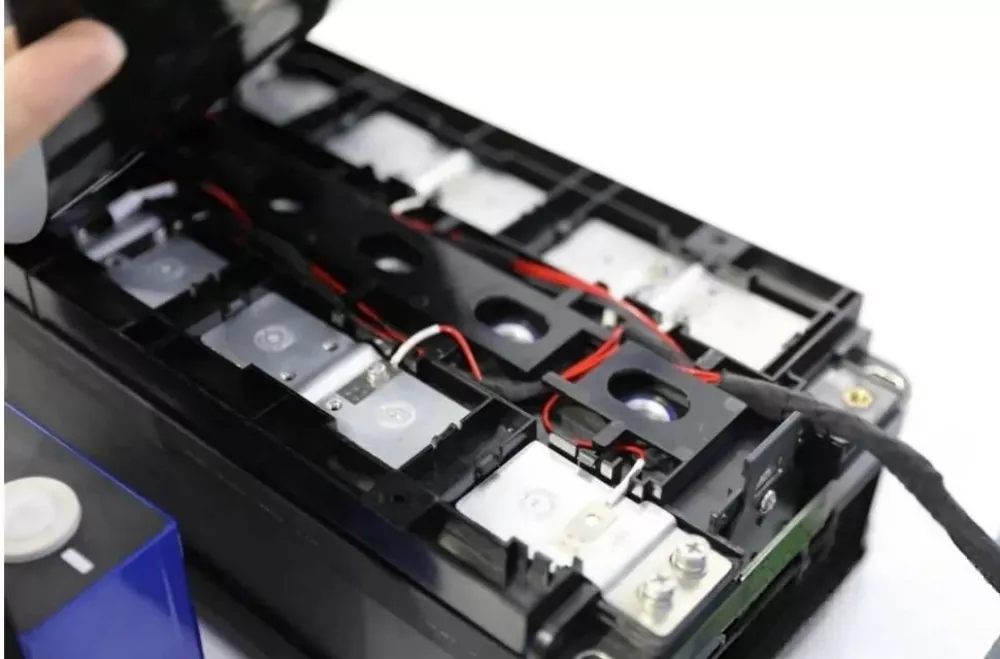

Spridda oberoende kablar för spänningsprovtagning och temperatursensorkablar är integrerade i ordnade kabelnätsenheter via kontakter och terminaler. Dessa är förmonterade med koppar/aluminiumskenor (som bär cellserie/parallellkopplingar) och isolerande plastfästen (isoleringsplattor) för att bilda en komplett modul. Denna design förändrar i grunden det traditionella monteringssättet att "först lägga ut spridda ledningar, sedan fästa terminaler", skapa standardiserade funktionella enheter skräddarsydda för storskaliga energilagringsinstallationer.

2. Stabil och pålitlig anslutningsarkitektur:

Anslutningar mellan samlingsskenor och cellterminaler använder vanligtvis högtillförlitliga processer såsom lasersvetsning.

Elektriska anslutningar mellan ledningsmattan och avkänningspunkterna på samlingsskenorna uppnås genom krympning, svetsning eller integrering i kopplingar, vilket säkerställer en robust struktur och undviker risken för att enskilda ledningar lossnar.

3. Anpassningsförmåga till automatisering:

Medan traditionella utspridda kablar förlitar sig på manuell montering, när de väl integrerats i en CCS-modul, möjliggör dess vanliga form och definierade gränssnitt anpassning till högre grader av automatiserade monteringsprocesser, såsom robotisk positionering och installation – avgörande för produktion av energilagring i stora volymer.

4. Flexibilitet i tekniska vägar:

Cable CCS är en viktig gren inom CCS-teknologiutveckling. Baserat på designkrav kan den också kombineras med andra tekniska vägar som FPC eller PCBA (Printed Circuit Board Assembly) för att bilda hybridintegrerade lösningar, såsom "Cable + Isolating Plate" eller "FPC + Vacuum Forming / Cable", som möter olika kostnader, prestanda och rumsliga krav för olika energilagringstillämpningar.

Fördelar

1. Hög produktions- och monteringseffektivitet: Att integrera dussintals eller hundratals utspridda monteringspunkter i installationen av några modulära komponenter förenklar produktionsprocessen avsevärt för stora energilagringsbatterier.

2. Connection Reliability and Consistent Quality: Core welding and connections within the module are completed before final assembly, reducing complex operations inside the battery pack and lowering the overall pack rework rate caused by poor onsite welding or assembly. Standardiserad produktion säkerställer produktkonsistens över stora volymer.

3. Ordnad struktur och utrymmesoptimering: Integrerad design tar itu med problem som rörig routing av traditionella selar och potentiell störning/slitage med andra komponenter. Kablar är snyggt säkrade inom plastfästen, förtydligar layouten och förbättrar utnyttjandet av internt packutrymme och underhållsbekvämlighet – avgörande för storskaliga energilagringssystem som kräver periodiskt underhåll.

4. Kostnads- och leveranskedjans mognad: Baserat på väletablerade kablageprocesser för fordon och industri, är leveranskedjan mogen och råvarukostnaderna relativt transparenta. För energilagringsprojekt som prioriterar bankbarhet och beprövad teknik, representerar detta ett robust och lågriskval jämfört med nyare FPC-baserade metoder.

5. Förbättrat skydd och säkerhet: Modulära plastkonstruktionsdelar ger enhetligt isoleringsskydd och mekanisk fixering för kablar och anslutningspunkter, förbättrar vibrations- och slagtålighet, och underlättar överensstämmelse med stränga säkerhetskrav såsom flamskydd (UL94 V-0) och högspänningsisolering.

Ansökningar

Denna produkt representerar en beprövad, tillförlitlig uppgraderingsväg från traditionella spridda ledningar till integrerade lösningar inom energilagringsbatterier, främst tillämpade i:

1. Energilagringssystem i nyttoskala: För stora batteriinstallationer som kräver robusta, funktionsdugliga anslutningar med bevisad långsiktig tillförlitlighet.

2. Kommersiell och industriell (C&I) Energilagring: Där kostnadseffektivitet och enkelt underhåll prioriteras vid sidan av tillförlitlig prestanda.

3. Energilagringsskåp för bostäder: Tillämpningar som drar nytta av förenklad installation och fältservicebara anslutningar.

Vårt uppdrag

Vi förstår djupt balanseringsutmaningarna mellan effektivitet, tillförlitlighet och kostnad inom energilagringsindustrin. Our Cable CCS solution, built upon mature industrial wiring harness technology and enhanced through modular integration, offers a robust and proven product path for energy storage applications. We not only supply high-quality modules compliant with relevant industry standards, but also possess in-depth service capabilities encompassing structural design, cable harness engineering, automated assembly integration, and comprehensive testing & validation. We are committed to helping customers transform complex, labor-intensive cable assembly processes into streamlined, reliable modular installations—significantly boosting production efficiency and long-term system reliability. With our deep experience in both automotive and stationary energy storage applications, we are your trusted partner for battery pack design and manufacturing, whether for pilot projects or gigawatt-scale deployments.

FAQ

1. Vilka är fördelarna med Chengshi Cable CCS-lösningar?

Chengshi Cable CCS erbjuder flexibel modulär design, hög ledningsförmåga, pålitlig isolering och kostnadseffektiv tillverkning, vilket säkerställer stabil prestanda och enkel installation för ESS-applikationer.

2. Kan du tillhandahålla skräddarsydda Cable CCS-lösningar?

Ja, som tillverkare och leverantör i Kina tillhandahåller Chengshi helt anpassade kabel-CCS-designer baserat på spänning, ström, layout och projektkrav.

3. Vilka material används i dina Cable CCS-system?

Vi använder högkvalitativa koppar- eller aluminiumledare, precisionsisoleringsmaterial och hållbara beläggningar för att säkerställa säkerhet, ledningsförmåga och lång livslängd.

4. Vilka applikationer är lämpliga för Cable CCS?

Våra Cable CCS-lösningar används i stor utsträckning i energilagringssystem (ESS), litiumbatteripaket, lagring av förnybar energi och industriella kraftsystem.

5. Hur säkerställer du produktkvalitet?

Chengshi följer strikta kvalitetskontrollprocesser, inklusive elektriska tester, isoleringsverifiering och hållbarhetstestning för att uppfylla internationella standarder.

6. Vad är din produktionskapacitet och ledtid?

Med mogna tillverkningsprocesser och skalbara produktionslinjer säkerställer vi stabil försörjning och snabb leverans för bulkorder.
