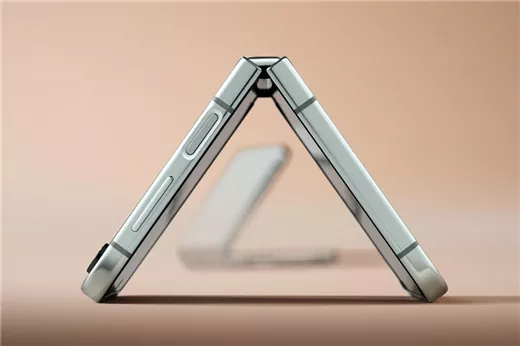

Vikbar skärm Gångjärn Area Adapter Rigid-flex PCB

Den vikbara skärmens gångjärnsområdesadapter Rigid-flex PCB är en kritisk sammankopplingsbärare som möjliggör hög integration, hög tillförlitlighet och vikbarhet i moderna smartphone-displaymoduler. Genom att använda en kompositstruktur där stela områden säkrar komponenter och det flexibla området genomgår dynamisk böjning, säkerställer det kretsstabilitet, signalintegritet och mekanisk hållbarhet inom begränsat utrymme. Det är en central teknisk möjliggörare för tunnare och lättare enheter.

Kärnstruktur och funktioner:

3D-routing: Den flexibla delen kan vikas eller böjas som papper, och utnyttjar det vertikala utrymmet inuti telefonen till fullo för att vika komponenter som drivrutinen IC till baksidan av skärmen, vilket möjliggör ultrasmala ramar eller till och med ramlösa helskärmsdesigner. Detta underlättar ultratunn smartphone-design.

Det stela flexkortet som används i bildskärmsmoduler är en nyckelkomponent som ansluter bildskärmsdrivrutinen IC till moderkortet. Den kombinerar böjbarheten hos flexibla kretsar med stabiliteten hos styva skivor, vilket utgör grunden för att uppnå höga skärm-till-kroppsförhållanden och tunna, lätta konstruktioner.

Viktiga prestandafördelar:

1. Tjockleksreduktion: Eliminerar tjockleken på kopplingar och överflödiga täckskikt av styva skivor, vilket resulterar i en tunnare övergripande struktur jämfört med diskreta lösningar.

2. Överlägsen signalintegritet: Använder ledningstekniker med hög densitet (t.ex. differentialparrouting) och material med låg dielektrisk förlust för att stabilt överföra höghastighetsbilddataströmmar (stöder 4K/8K-video), effektivt undertrycka signaldämpning och elektromagnetisk störning, vilket säkerställer förlustfri bildöverföring med låg latens av data med hög pixelhastighet.

3. Interferensimmunitet: Jämfört med långa flexibla kablar förkortar stela flexkort signalvägar och kan effektivt isolera elektromagnetiska störningar genom koppargjutning eller skärmande filmer.

4. Strukturell integritet: Sammankopplingarna mellan stela och flexibla sektioner bildas genom intern kemisk avsättning och plätering, snarare än lödfogar. Detta gör böjmotståndet vid korsningen vida överlägset traditionella "FPC + kontakt" eller "FPC lödda till stela kort" lösningar.

5. Hög stöttålighet: Den integrerade strukturen minimerar risken för lödfogsfel, vilket säkerställer stabil signalöverföring även vid fall eller vibrationer.

6. Stöder dynamisk böjning: I hopfällbara telefoner tål den över 400 000 upprepade böjningar samtidigt som den elektriska prestanda bibehålls.

Viktiga tekniska parametrar:

1. Strukturella parametrar:

Antal lager och struktur: Typiskt 4-6 lager, med "rigid-flex"-konstruktion.

Tjocklek: Flexibel yta vanligtvis 0,1-0,2 mm för extrem tunnhet; styv areatjocklek utformad enligt komponentmonterings- och dragningskrav.

Minsta bockningsradie: Kan vara mindre än 0,5 mm, lämplig för trånga bockningsutrymmen.

2. Elektrisk prestanda:

Linjebredd/utrymme: Upp till 40 μm - 50 μm, uppfyller kraven för signalöverföring med hög densitet.

Impedanskontroll: Strikt impedanskontroll (t.ex. 100Ω ±10%) för höghastighetsdifferentialsignaler (t.ex. MIPI DSI).

Överföringsbandbredd: Stöder höghastighetsdataöverföring på flera Gbps per kanal, vilket uppfyller kraven på högupplöst visning med hög bildhastighet.

3. Material och tillförlitlighet:

Substrat: Flexibel sektion kan använda polyimid (PI) eller högre prestanda Liquid Crystal Polymer (LCP), där den senare erbjuder fördelar i ultratunnhet, låg förlust och böjhållfasthet.

Böjningsuthållighet: Krav på dynamisk böjlivslängd >400 000 cykler.

Driftstemperatur: -30°C till +85°C, vilket uppfyller de stränga miljökraven för konsumentelektronik.。

Applikationsscenarier

Vikbar skärm gångjärnsområdesadapter Rigid-flex PCB är den centrala sammankopplings- och stödlösningen för moderna smartphone-displaysystem, främst för avancerade vikbara telefonskärmar. Dess utmärkta motstånd mot upprepad böjning gör den till ett idealiskt val för att ansluta vikbara displayer som korsar gångjärnsområdet.

Vårt värdeerbjudande

Vi är specialiserade på att tillhandahålla branschledande rigid-flex-kortlösningar för bildskärmssammankoppling inom mobiltelefonsektorn. Vi erbjuder inte bara standardiserade högtillförlitliga produkter utan har också starka möjligheter inom samarbetsdesign, simuleringsoptimering och anpassad utveckling. Uppbackad av djup expertis inom precisionskretsbearbetning, materialvetenskap, termisk simulering och signalintegritetsanalys, samarbetar vi nära med kunder för att tillhandahålla support för hela processen – från konceptdesign till massproduktion – skräddarsydd för specifika ID-designer, staplingsarkitekturer och visningsprestandamål. Vi är engagerade i att utnyttja innovativ teknik för att hjälpa kunder att flytta gränserna för utrymme och prestanda i smartphone-displaysystem, skapa tydligare och mer stabila visuella upplevelser, vilket gör dig till din pålitliga partner i kärnkomponenten.
